Свайные фундаменты остаются безальтернативным решением при строительстве на слабых, водонасыщенных, просадочных или мерзлых грунтах. Забивка свай не просто механическое погружение стержней в землю, а сложный инженерный процесс, где каждый этап подчинен строгим нормативам и подкреплен расчетами https://суворовскиесваи.рф. Ниже разобраны ключевые элементы этой технологии: от формирования свайного поля до методов контроля несущей способности.
Свайное поле как пространственная система
Свайное поле представляет собой совокупность опор, объединенных общим ростверком и работающих совместно для передачи нагрузок от здания на грунтовое основание. В отличие от одиночной сваи, воспринимающей нагрузку в условиях отсутствия влияния соседних элементов, свайное поле формирует единую систему, где каждая опора взаимодействует с грунтовым массивом и другими сваями. Такая схема применяется под тяжелые сооружения со сваями, расположенными под всем зданием и объединенными сплошным ростверком, подошва которого размещена на грунте или бетонной подготовке.
Проектирование свайного поля начинается с инженерно-геологических изысканий, позволяющих оценить структуру и свойства грунтов на различных глубинах. На основе этих данных определяется оптимальная глубина погружения, количество и шаг свай. Шаг может быть переменным: в центральной части поля он увеличивается, а по периметру - уменьшается, что связано с неравномерным распределением нагрузок и необходимостью восприятия краевых усилий. Для большеразмерных свайных полей осадка рассчитывается по специальным формулам, учитывающим взаимное влияние свай через грунт.
Практическая рекомендация: при проектировании свайного поля под колонны с большим количеством свай в кусте допускается проставлять номера только крайних рядов упрощает исполнительную документацию без потери информативности. Для сплошного поля под тяжелые компактные сооружения экономически целесообразно применять свайно-плитный вариант, где ростверк работает совместно с грунтом основания.
Отказ сваи: измерение и интерпретация
Отказ сваи глубина погружения от одного удара молотом или от работы вибропогружателя за одну минуту, выраженная в сантиметрах. Этот параметр служит основным критерием достижения сваей проектной несущей способности при динамических испытаниях. Отказ фиксируется после так называемого «отдыха» сваи - перерыва между окончанием забивки и началом добивки, в течение которого в грунте восстанавливаются структурные связи, нарушенные при погружении.
Различают упругую и остаточную части отказа. Упругая часть отражает обратимое перемещение сваи при ударе, остаточная - необратимое внедрение в грунт. Для расчетов используется именно остаточная составляющая. Нормативные документы устанавливают минимальную величину остаточного отказа: для железобетонных свай сечением 30×30 см и длиной до 12 м при испытании одиночными ударами дизельного молота она должна составлять не менее 0,2 см. При меньших значениях вычисленная несущая способность может оказаться завышенной, что создает риск недооценки нагрузок на фундамент.
Замер отказа производится с помощью отказомера конструкции НИИМосстроя - безынерционного прибора, записывающего упругую и остаточную части на вощеную бумагу, наклеенную на боковую поверхность сваи. Если наголовник расположен непосредственно над грунтом и установить прибор ниже него затруднительно, бумага наклеивается на шарнирную пяту молота или на сам наголовник. Для получения достоверных данных необходимо обеспечить соосность молота и сваи, а также использовать упругую войлочную прокладку толщиной 50–60 мм вместо деревянной.
Динамические испытания свай
Динамические испытания метод определения несущей способности сваи по результатам ее добивки после «отдыха». Испытание включает определение отказов при добивке, измерение упругих и остаточных деформаций, а также вычисление предельного сопротивления сваи по формулам, учитывающим фактически измеренные параметры. В отличие от статических испытаний, требующих значительных временных и материальных затрат, динамический метод позволяет оперативно оценить несущую способность непосредственно в процессе свайных работ.
Согласно нормативам, при производстве свайных работ по всему полю динамическим испытаниям подвергается не менее 2% от общего числа забиваемых свай, при статических - не менее трех испытаний. Если на однотипном участке свайного поля несущая способность одной или нескольких испытанных свай оказалась меньше требуемой, а за время отдыха предельное сопротивление не увеличилось, результат считается отрицательным. В этом случае по согласованию с проектной организацией сваи забиваются на большую глубину и испытания повторяются.
Важный практический аспект: динамические испытания железобетонных свай одиночными ударами дизельного молота без подачи горючего проводятся при строго регламентированной высоте падения ударной части. Для молота С-330 и свай сечением 30×30 см длиной до 12 м эта высота составляет 180 см. Отклонение сваи от вертикали при испытаниях допускается не более 1 см на 1 м длины, а сами сваи не должны иметь повреждений, способных повлиять на результаты.
Сопоставление методов контроля несущей способности свай
| Метод | Что определяется | Объем испытаний | Ограничения | Способ фиксации результата |
|---|---|---|---|---|
| Динамические испытания | Предельное сопротивление по грунту | Не менее 2% свай поля | Требуется «отдых» грунта и соосность молота | Замер отказа отказомером |
| Статические испытания | Фактическая несущая способность | Не менее трех испытаний | Значительные временные и материальные затраты | Протокол нагружения |
| Статическое зондирование | Сопротивление под конусом и по боковой поверхности | По программе изысканий | Предельная глубина 15–20 м | Графики зондирования |
| Расчет по формулам | Несущая способность висячей сваи | Для каждой сваи куста | Зависимость от точности исходных данных | Проектный расчет |
| Контроль отказа | Достижение проектной отметки | Каждая рабочая свая | Минимум остаточного отказа 0,2 см | Журнал забивки свай |
Несущая способность сваи: расчет и контроль
Несущая способность сваи определяется как максимальная нагрузка, которую грунт основания может воспринять под нижним концом и по боковой поверхности сваи без развития недопустимых деформаций. Расчет выполняется по формуле, учитывающей расчетное сопротивление грунта под нижним концом, площадь поперечного сечения, периметр сваи, а также сопротивление грунта на боковой поверхности в пределах каждого слоя. Формула включает коэффициенты условий работы, зависящие от типа грунта и способа погружения.
Для забивной висячей сваи несущая способность по грунту основания определяется как сумма двух составляющих: сопротивления под нижним концом и трения по боковой поверхности. Сопротивление под нижним концом зависит от глубины заложения и типа грунта: например, для суглинка на глубине 8,8 м расчетное сопротивление может достигать 7980 кПа. Боковое трение суммируется по слоям: для каждого слоя грунта учитывается его толщина и расчетное сопротивление сдвигу.
На практике несущая способность уточняется по результатам статического зондирования и динамических испытаний. Если расчетная нагрузка на сваю превышает допустимую, проектировщик либо увеличивает длину сваи, либо изменяет ее сечение, либо корректирует количество свай в кусте. Для свай, работающих в кусте, несущая способность определяется с учетом средних коэффициентов, учитывающих взаимное влияние свай на грунт. При внецентренной нагрузке проверяются крайние сваи в направлении действия момента - именно они испытывают максимальные усилия.
Ростверк: виды и конструктивные решения
Ростверк - элемент свайного фундамента, опирающийся на одиночную сваю, свайный куст или свайное поле и выполняющий функцию объединения голов свай для их совместной работы под нагрузкой. По расположению относительно поверхности грунта различают низкий и высокий ростверк. Низкий ростверк заглублен в грунт или опирается на бетонную подготовку, что позволяет передавать часть нагрузки непосредственно на основание. Высокий ростверк располагается выше уровня грунта или воды и применяется при значительных горизонтальных нагрузках или в гидротехническом строительстве.
По конструкции ростверки подразделяются на ленточные, стаканного типа и плитные. Ленточные ростверки применяются для сооружений с несущими стенами: их ширина зависит от числа свай в поперечном сечении и ширины стены. Свес ростверка от грани свай принимается с учетом допускаемых отклонений при погружении. Ленточный ростверк рассчитывается как железобетонная многопролетная балка, армирование выполняется пространственными каркасами из арматуры класса А-III или А500С, бетон - не ниже класса В15.
Ростверки стаканного типа состоят из плитной части и подколонника и применяются в сооружениях со сборным железобетонным каркасом. Размеры в плане кратны 30 см, по высоте - 15 см, конструктивная высота назначается на 40 см больше глубины стакана. Плитные ростверки используются для тяжелых сооружений: их высота определяется из расчета на продавливание, а армирование выполняется плоскими сетками и пространственными каркасами. Для всех типов ростверков обязательна бетонная подготовка класса не менее В7,5, а для повышения долговечности в агрессивных средах применяются противопустничные обмазки и термоусаживаемые оболочки.
Конструктивные разновидности ростверков
| Тип ростверка | Расположение | Конструкция | Область применения | Особенности армирования |
|---|---|---|---|---|
| Низкий | Заглублен в грунт или на подготовке | Монолитная лента или плита | Гражданские и промышленные здания | Пространственные каркасы |
| Высокий | Выше уровня грунта или воды | Лента, плита, подколонник | Гидротехнические сооружения | Усиленные каркасы под момент |
| Ленточный | Под несущими стенами | Многопролетная балка | Здания с продольными стенами | Арматура А-III или А500С |
| Стаканного типа | Под колонны каркаса | Плитная часть и подколонник | Сборный железобетонный каркас | Сетки и каркасы по расчету |
| Плитный | Сплошной под сооружением | Массивная плита | Тяжелые компактные сооружения | Плоские сетки и каркасы |

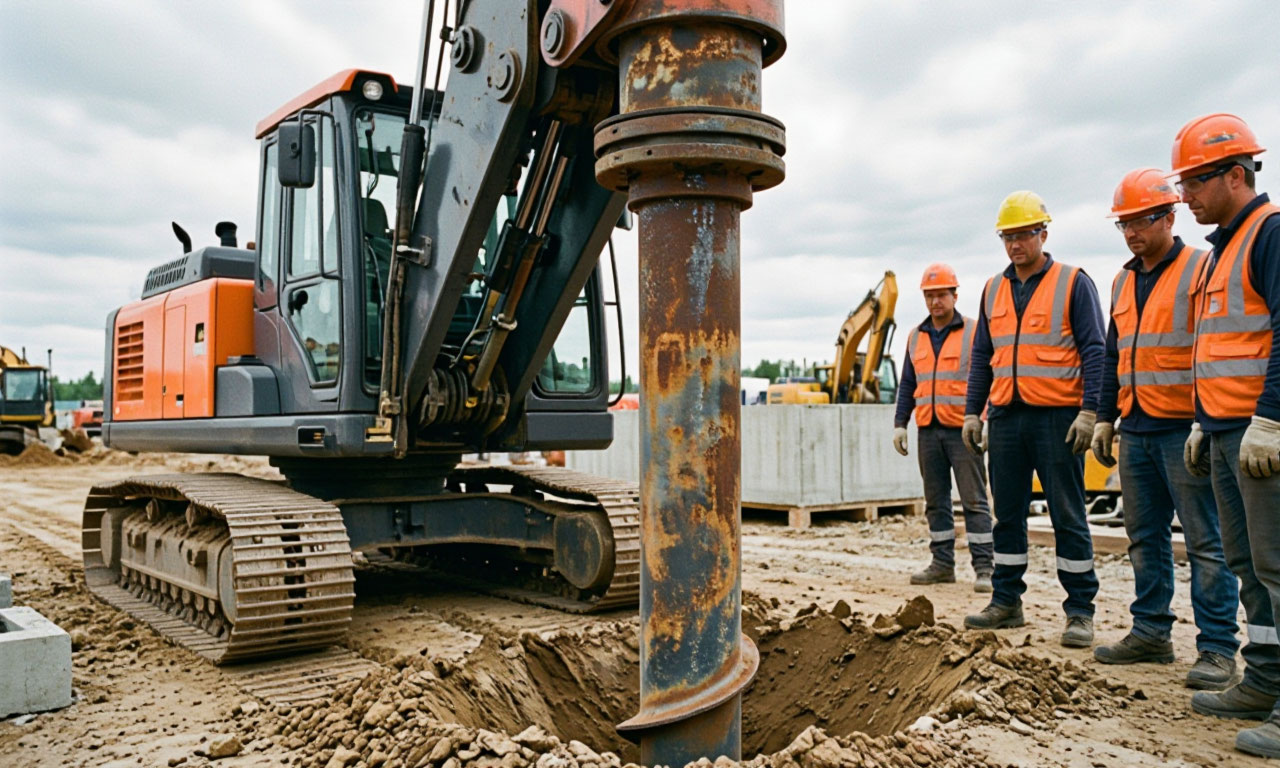

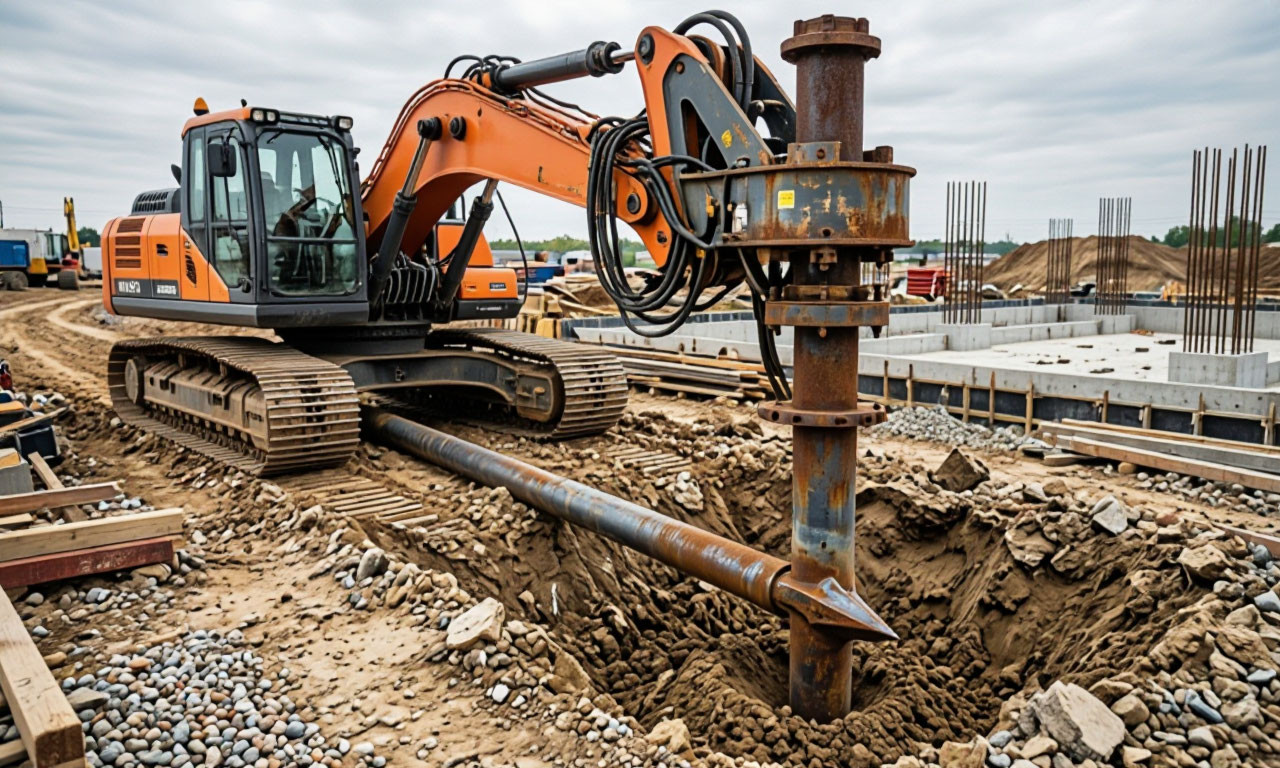

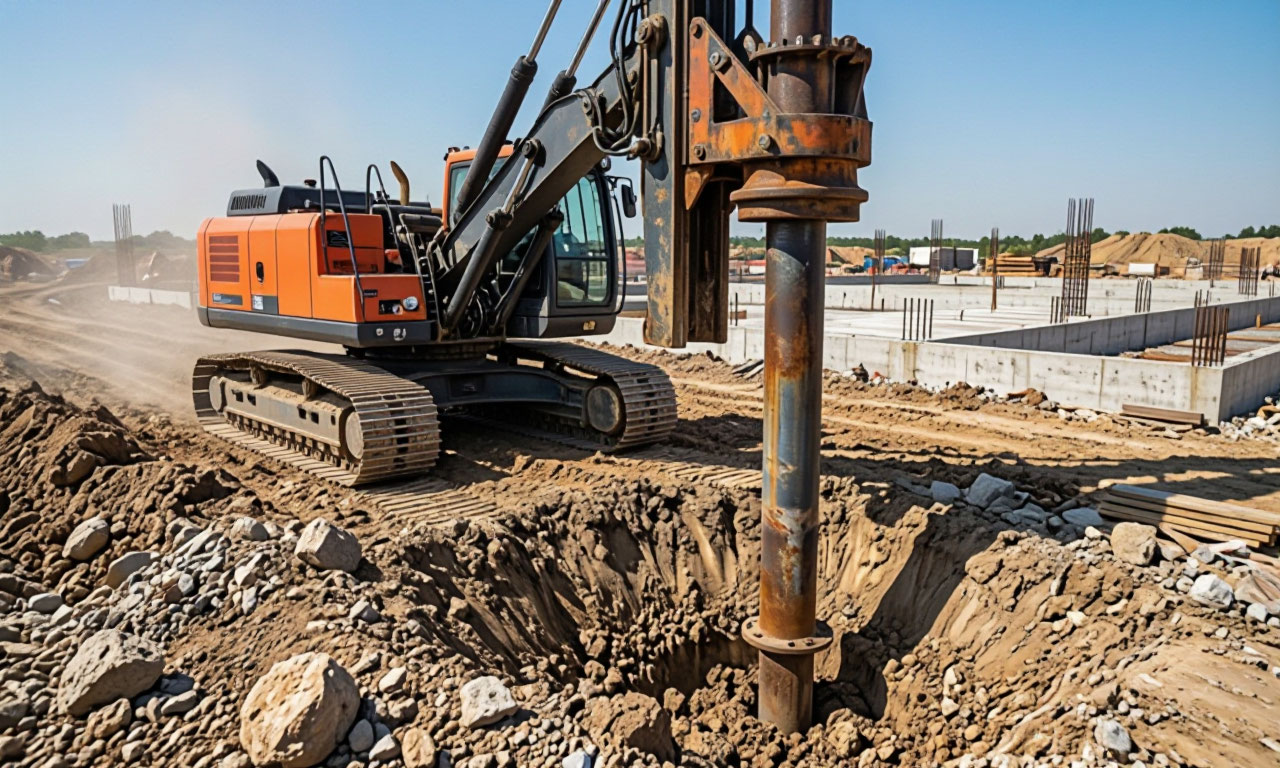

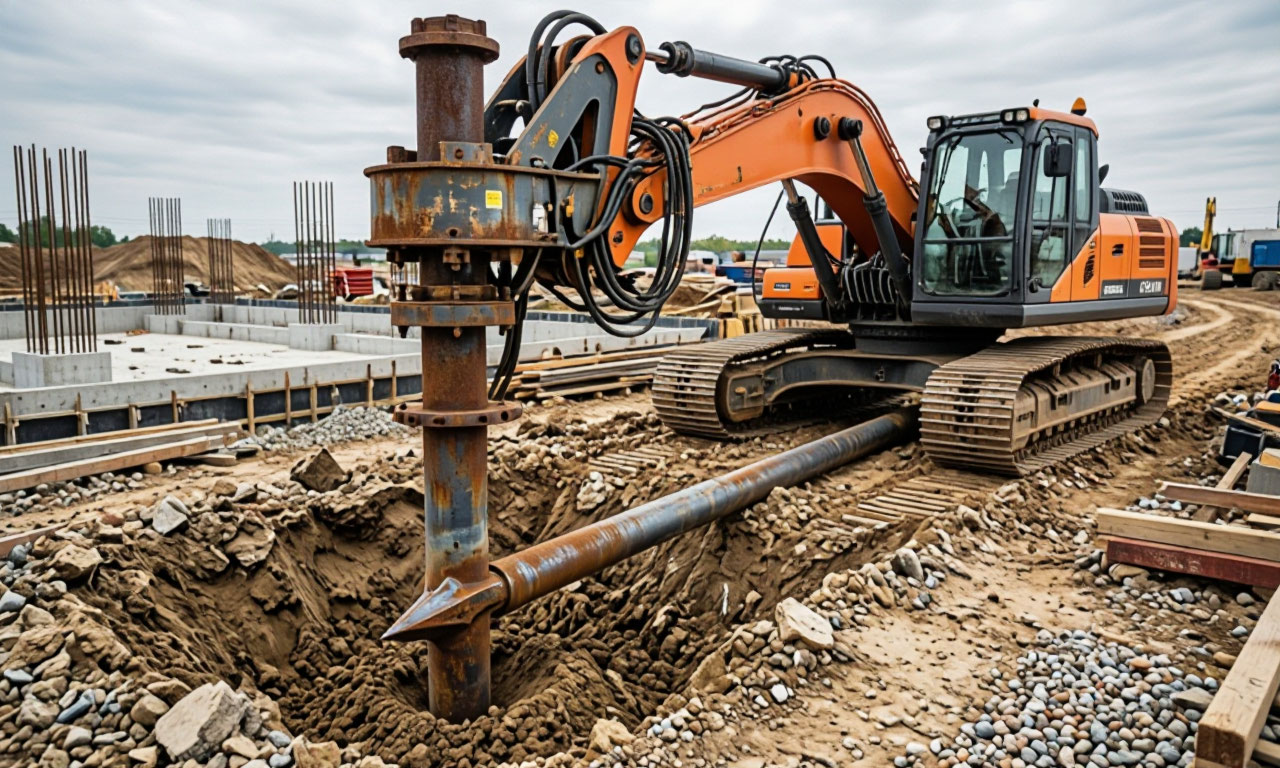

Погружение свай: методы и оборудование
Погружение свай - технологический процесс, включающий доставку свай к месту забивки, установку их в проектное положение, забивку до расчетного отказа и контроль несущей способности. Основным методом остается ударный способ, при котором свая погружается под действием ударов молота. Для забивки свай, оболочек и шпунта используются универсальные и специальные копры, оснащенные направляющими устройствами в виде стрел, каркасов и кондукторов.
Выбор молота определяется весом сваи, ее длиной и грунтовыми условиями. Вес ударной части молота должен превышать вес сваи с наголовником. Для погружения свай с повышенной точностью применяются самоходные установки с копровыми стрелами, позволяющими корректировать положение сваи в начале забивки. При малых объемах работ используются установки на базе автомобилей, при значительных - на базе экскаваторов или кранов.
Доставка свай к месту погружения осуществляется подтаскиванием волоком с помощью лебедки сваебойного агрегата, при этом применяются деревянные подкладки и катки для защиты свай от повреждений. Перед подъемом сваю размечают мелом по длине с шагом 1 м позволяет контролировать глубину погружения и своевременно выявлять отклонения. Отклонение острия сваи от проектного положения в плане не должно превышать 1 см. В начале забивки возможны отклонения от вертикали, которые выправляются перемещением копровой стрелы и молота без повреждения сваи.
Копровая установка: классификация и характеристики
Копровая установка представляет собой мобильную или стационарную конструкцию, включающую раму или базовую машину, мачту со сваебойным оборудованием, кабину управления и механизмы перемещения. Термин «копёр» часто используется как синоним копровой установки. По конструкции различают стационарные (башенные) и самоходные (крановые) копры. Башенные копры устанавливаются на рельсовом ходу, высота их мачт достигает 22 м и более, грузоподъемность - до 9,5 т. Они применяются для погружения свай как на суше, так и под водой с барж или понтонов.
Самоходные крановые копры монтируются на стреловом подъемном кране, экскаваторе или тракторе. Они обладают большей мобильностью, но меньшей высотой мачты. По степени универсальности копры делятся на полууниверсальные, обеспечивающие погружение вертикальных свай или рабочий наклон мачты для наклонных свай, и универсальные, позволяющие работать с различными типами свай и шпунта. Гидравлические копры с приводом от экскаватора обеспечивают высокую точность позиционирования и возможность работы в стесненных условиях.
При выборе копровой установки учитываются: тип и размеры погружаемых элементов, конструкция сооружения, грунтовые условия, стесненность площадки и требуемая точность. Для работы в условиях плотной городской застройки предпочтительны установки с минимальным радиусом поворота и низким уровнем шума. При погружении свай в мерзлые грунты применяются копры с увеличенной энергией удара и специальными наголовниками.
Шпунтовое ограждение: назначение и технология
Шпунтовое ограждение сплошная стенка из забитых или вдавленных в грунт шпунтин, предназначенная для поддержания стен котлована и уменьшения притока грунтовых вод. Шпунтовая стенка забивается глубже дна котлована, что обеспечивает ее устойчивость и предотвращает наплыв грунта под действием гидростатического давления. Заглубление шпунта рассчитывается таким образом, чтобы исключить прорыв воды и грунта в котлован.
Шпунтовые ограждения применяются при строительстве мостов, портовых сооружений, дамб, набережных, тоннелей и вертикальных шахт. В условиях плотной застройки шпунт используется для усиления фундаментов существующих зданий и устройства котлованов на влагонасыщенных грунтах. По сроку службы ограждения делятся на постоянные (причальные стенки, ограждения искусственных островов) и временные (ограждения котлованов мостовых опор).
Технология устройства шпунтового ограждения включает забивку маячных свай с шагом 2,5–4,0 м, установку направляющих элементов в виде парных схваток, забивку шпунтин свайными молотами. Для ускорения работ шпунтины забиваются пакетами из двух-трех штук, скрепленных скобами и имеющих общее заострение и бугель. Нижние концы шпунтин заостряются и несколько скашиваются, чтобы каждая следующая прижималась к ранее забитой. При большой высоте стенки устанавливаются распорки. Деревянный шпунт применяется при глубине котлована до 2–2,5 м, металлический - при больших глубинах и в сложных гидрогеологических условиях.
Лидерное бурение: снижение сопротивления погружению
Лидерное бурение предварительное образование скважины (лидерной) в грунте перед забивкой сваи. Лидерная скважина имеет меньший диаметр, чем свая, и предназначена для снижения сопротивления погружению, особенно в плотных грунтах, мерзлых породах или грунтах с крупнообломочными включениями. При использовании лидерного способа разработки скважин последовательно на заданную глубину в мерзлый грунт погружают лидер (трубчатый бур) и извлекают вместе с керном грунта.
Лидерное бурение целесообразно при наличии в грунтах крупнообломочных включений более 40% - в таких условиях применение лидера позволяет избежать повреждения сваи и обеспечить ее проектное положение. Лидерные скважины могут устраиваться бурением термомеханическим, ударно-канатным или другими способами. Для погружения свай в скважины применяются бурозабивные сваи: сначала бурится лидерная скважина, затем в нее устанавливается свая и забивается до проектной отметки.
Практический эффект лидерного бурения заключается в снижении энергии удара, необходимой для погружения, и уменьшении риска отклонения сваи от вертикали. При этом важно правильно подобрать диаметр лидера: слишком большой диаметр снижает несущую способность сваи по боковой поверхности, слишком малый - не дает требуемого эффекта. Оптимальное соотношение диаметров лидера и сваи определяется проектом на основе данных статического зондирования.
Статическое зондирование: оценка грунтов и несущей способности
Статическое зондирование - метод инженерно-геологических изысканий, при котором в грунт вдавливается конус с одновременным измерением сопротивления под конусом и по боковой поверхности зонда. Этот метод позволяет оценить плотность песков, консистенцию глинистых грунтов и приближенно определить несущую способность сваи. Статическое зондирование является более точным и информативным по сравнению с динамическим, поскольку исключает искажения, связанные с ударными воздействиями на грунт.
По результатам статического зондирования можно рассчитать несущую способность сваи по грунту, оценить прочностные и деформационные характеристики многолетнемерзлых грунтов, а также проконтролировать эффективность работы термостабилизаторов. Для статического зондирования используются серийные установки с предельной глубиной 15–20 м. Зондирование выполняется как на стадии изысканий, так и в процессе строительства для уточнения проектных решений.
В сложных грунтовых условиях, особенно при наличии мерзлых или просадочных грунтов, статическое зондирование позволяет получить данные, недоступные при других методах изысканий. Оно повышает точность расчетов несущей способности свай и позволяет приближенно оценивать просадочность грунта. Для многолетнемерзлых грунтов несливающегося типа сопротивление участка талого грунта сдвигу по боковой поверхности сваи рассчитывается по данным статического зондирования согласно соответствующим сводам правил.
Практические рекомендации по производству свайных работ
Успешное выполнение свайных работ требует соблюдения нескольких ключевых условий.
- Первое - качественная подготовка площадки: разметка свайного поля в соответствии с проектом, планировка территории, обеспечение подъездных путей для копровой установки и сваевозов.
- Второе - тщательный контроль положения сваи в начале забивки: отклонение от вертикали выправляется своевременно, до заглубления на значительную глубину.
- Третье - непрерывный мониторинг отказа: каждая рабочая свая забивается до расчетного отказа, указанного в проекте.
При забивке свай вблизи существующих зданий и коммуникаций необходимо предусмотреть мероприятия по защите от динамических воздействий: устройство шпунтовых ограждений, лидерное бурение, применение вибропогружателей вместо ударных молотов. Для контроля осадок соседних зданий устанавливаются маяки и ведется геодезическое наблюдение. В зимних условиях учитывается смерзание свай с грунтом: для снижения сил смерзания применяются противопустничные обмазки и термоусаживаемые оболочки.
Документальное оформление свайных работ включает исполнительные схемы расположения свай, ростверков и шпунтовых ограждений с указанием отклонений в плане и по высоте. Журнал забивки свай фиксирует номер сваи, проектную и фактическую глубину погружения, величину отказа, тип и номер молота, а также особые отметки (встреченные препятствия, отклонения). Эти данные служат основанием для приемки свайного поля и последующего устройства ростверка.
