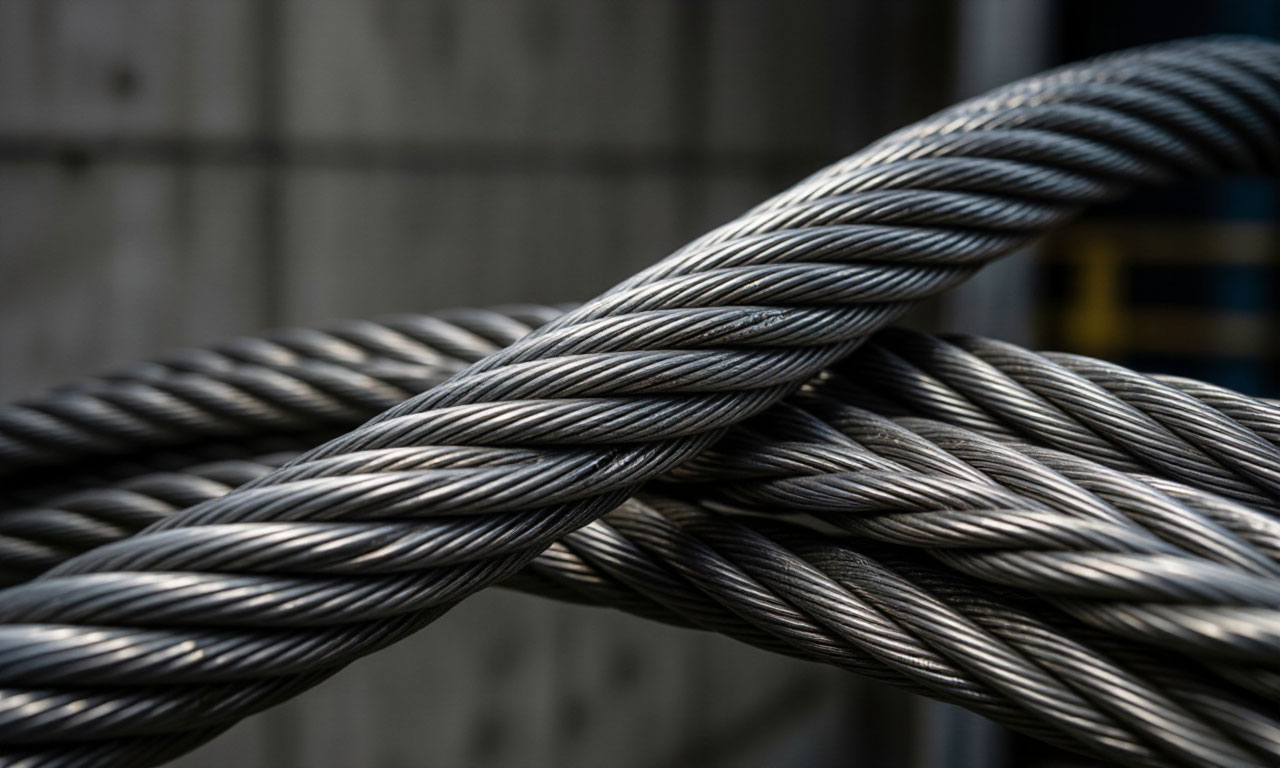

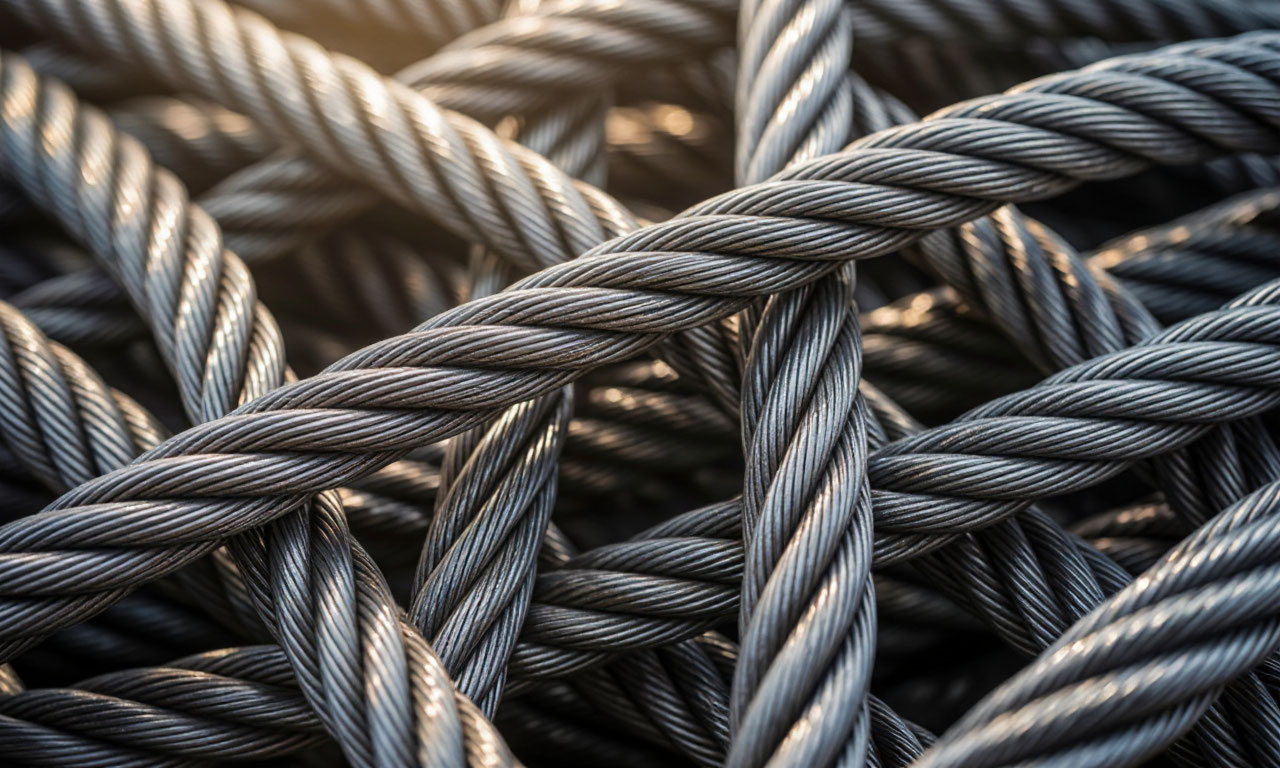

Стальные канаты представляют собой сложные металлические изделия, используемые в качестве основных грузонесущих элементов в грузоподъемном оборудовании, землеройных машинах, транспортных механизмах и дорожной технике. Они производятся методом свивки проволок, что обеспечивает высокую прочность и долговечность.

В зависимости от требований производства подбираются различные типы стальных канатов, большинство из них предлагают металлобазы Петербурга, при выборе обязательно обратите внимание на хранение канатов!

Канаты изготавливаются из высокоуглеродистой стали. Конструкция изделия определяет его способность выдерживать динамические и статические нагрузки. Процесс свивки может различаться, что прямо влияет на итоговые технические характеристики. Канаты имеют внутреннюю структуру, где каждый элемент выполняет определенную функцию. Понимание этих особенностей позволяет правильно эксплуатировать и обслуживать канаты.

Классификация стальных канатов по структуре

По структуре производства канаты делятся на три основных типа: одинарные, двойные и тройные. Каждый из них имеет уникальные свойства. Одинарные канаты состоят из проволок, свитых по спирали в один или несколько слоев. Они служат основой для создания более сложных конструкций и используются там, где требуется высокая гибкость.

Канаты двойной свивки формируются из прядей, свитых в концентрические слои вокруг центрального сердечника. Такая структура обеспечивает оптимальное соотношение прочности и гибкости. Эти канаты наиболее распространены в промышленности благодаря сбалансированным характеристикам. Пряди могут иметь различное количество проволок.

Тройные канаты производятся из нескольких канатов двойной свивки, называемых стренгами. Они способны выдерживать экстремальные нагрузки. Такие канаты используются в самых ответственных узлах подъемных механизмов. Их конструкция обеспечивает максимальную прочность при сохранении приемлемой гибкости.

Типы касания проволок и их влияние на свойства

Тип касания проволок между слоями определяет эксплуатационные характеристики каната. Конструкции с точечным касанием (ТК) являются наиболее простыми. В них проволоки разных слоев пересекаются под углом. Это создает высокое давление в точках контакта, что ускоряет износ при динамических нагрузках.

Линейное касание (ЛК) обеспечивает контакт проволок по всей длине. Такая конструкция более равномерно распределяет нагрузку и увеличивает срок службы каната. Внутри категории ЛК выделяют несколько подтипов:

• ЛК-О – канаты из проволок одинакового диаметра во всех слоях пряди
• ЛК-Р – канаты с проволоками разного диаметра в наружном слое пряди
• ЛК-З – канаты с проволоками заполнения между слоями
• ЛК-РО – комбинированные конструкции, сочетающие разные типы

Для изготовления грузоподъемных механизмов применяются также канаты с комбинированным касанием (ТЛК) и полосовым касанием (ПК). Выбор типа зависит от режима работы оборудования и условий эксплуатации. Канаты ЛК предпочтительнее для интенсивной работы.

Роль сердечника в конструкции каната

Сердечник является центральным элементом каната, вокруг которого свиваются пряди. Он выполняет несколько критических функций: поддерживает форму каната, амортизирует нагрузки и служит резервуаром для смазки. От материала сердечника зависят прочность и эластичность изделия.

Органические сердечники (ОС) изготавливаются из натуральных или синтетических волокон. Натуральные волокна (пенька, сизаль, хлопок) хорошо удерживают смазку. Синтетические материалы (полиэтилен, капрон) обеспечивают стабильность свойств в различных условиях. Органический сердечник увеличивает гибкость каната.

Металлические сердечники (МС) представляют собой стальную проволочную жилу или отдельный канат. Они повышают прочность конструкции и устойчивость к радиальным нагрузкам. Такие канаты незаменимы при многослойной навивке на барабан. Металлический сердечник не разрушается под воздействием температуры и химически агрессивных сред.

Существуют также металлоорганические сердечники (МОС и МПС), объединяющие свойства обоих типов. Они обеспечивают компромиссные характеристики для специфических применений. Выбор материала сердечника влияет на стоимость и долговечность каната.

Направление свивки и его практическое значение

Направление свивки каната определяется ориентацией проволок наружного слоя. Различают правую и левую свивку (Л). Правая свивка является стандартной для большинства промышленных применений. Левая используется в особых случаях для решения специфических задач.

Сочетание направлений свивки элементов каната также классифицируется:

• Крестовая свивка – проволоки и пряди свиты в противоположных направлениях
• Односторонняя свивка (О) – все элементы свиты в одном направлении
• Комбинированная свивка (К) – сочетает разные типы

Канаты крестовой свивки обладают пониженной склонностью к раскручиванию. Они предпочтительны для подъемных кранов и лебедок. Канаты односторонней свивки более гибки и износостойки, но требуют закрепления концов от раскручивания. Выбор типа свивки также влияет на крутящий момент при нагружении.

Марки канатов по механическим свойствам

По механическим свойствам канаты подразделяются на марки ВК, В и 1. Марка ВК (высококачественная) обладает максимальными прочностными характеристиками. Такие канаты используются в наиболее ответственных грузоподъемных механизмах. Марка В (высшая) также обеспечивает высокую надежность и долговечность.

Марка 1 относится к канатам нормального качества. Они применяются в менее ответственных узлах и механизмах. Выбор марки каната определяется требованиями безопасности и интенсивностью эксплуатации. Канаты марок ВК и В используются для грузолюдских операций (ГЛ).

Грузовые канаты (Г) рассчитаны исключительно на перемещение грузов. Экономия на марке каната недопустима при подъеме людей или опасных материалов. Для таких применений нормативные документы требуют повышенного запаса прочности.

Защитные покрытия и их назначение

Поверхность проволок может иметь защитное покрытие. Наиболее распространено цинкование, которое предотвращает коррозию в агрессивных средах. По плотности покрытия различают несколько классов: С (средний), Ж (жесткий) и ОЖ (особо жесткий). Выбор класса зависит от условий эксплуатации.

Канаты без покрытия используются в закрытых помещениях с нормальной влажностью. Оцинкованные канаты обязательны для работы на открытом воздухе или в контакте с влагой. Полимерные покрытия (П) наносятся на поверхность каната или его элементы. Они обеспечивают дополнительную защиту и снижают износ при контакте с блоками.

Полимерное покрытие также уменьшает шум при работе механизма. В некоторых конструкциях металлический сердечник покрывается полимером для улучшения свойств. Такие канаты допускают работу при больших углах отклонения от оси блока.

Критерии выбора стального каната

Выбор каната требует анализа всех рабочих параметров. Увеличение количества проволок и уменьшение их диаметра повышает стойкость к усталостным нагрузкам. Это важно для механизмов с частыми циклами подъема и опускания. Однако такая конструкция снижает сопротивление абразивному износу.

Уменьшение количества проволок и увеличение их диаметра повышает износостойкость. Такие канаты предпочтительны для работы в абразивной среде (песок, руда, щебень). Стойкость к раздавливанию при многослойной навивке обеспечивается шестипрядными канатами с металлическим сердечником. Многопрядные канаты и канаты с органическим сердечником хуже выдерживают радиальные нагрузки.

Для применения при больших углах девиации рекомендуются канаты с полимерным покрытием. Игнорирование этих факторов приводит к преждевременному выходу каната из строя. Консультация со специалистами и изучение технической документации обязательны перед покупкой.

Дефектация и браковка канатов

Регулярный осмотр канатов необходим для безопасной эксплуатации. Дефектация проводится по числу обрывов проволок на определенной длине. Для механизмов разных режимов работы установлены различные нормы браковки. Для грузолюдских механизмов требования жестче вдвое.

При поверхностном износе или коррозии проволок нормы браковки корректируются с помощью коэффициентов. При уменьшении диаметра проволок на 10-15% коэффициент составит 0,85. При износе 30-40% коэффициент снижается до 0,50. Уменьшение диаметра наружных проволок на 40% и более требует немедленной браковки.

При потере сечения металла проволок на 17,5% и более канат бракуется. Измерения производятся с помощью микрометра. Уменьшение диаметра каната на 7% от номинала также является признаком браковки. Канаты с дефектами сердечника подлежат замене независимо от внешнего состояния.

Эксплуатация и хранение стальных канатов

Правильная эксплуатация продлевает срок службы каната. Недопустимы резкие переломы, сплющивания и защемления. Блоки должны иметь исправные кромки ручьев. Контакт каната с электросварочными проводами разрушает структуру металла.

Регулярная смазка защищает от коррозии и снижает износ. Работающие канаты смазываются не реже раза в 10 дней. Для хранения канатов требуются сухие закрытые помещения. Канаты размещаются на деревянных настилах в бухтах. Смазка хранящихся канатов обновляется раз в 6 месяцев.

Применяются специальные канатные смазки или составы на основе битума и масла. Расход смазочного материала составляет 3 грамма на каждый миллиметр диаметра каната на метр длины. Пренебрежение этими правилами ведет к ускоренному износу и создает аварийные ситуации.

Методы монтажа и строповки стальных канатов

Правильный монтаж каната напрямую влияет на срок его службы. Перед установкой новый канат необходимо размотать без образования петель и перекрутов. Бухта укладывается на вращающееся устройство или раскатывается по чистой поверхности. Принудительное сматывание с бухты через неподвижную ось создает внутренние напряжения.

Заделку концов каната выполняют несколькими способами. Заплетка представляет собой переплетение проволок одной пряди под пряди другой после формирования петли. Для ответственных стропов применяется опрессовка алюминиевыми или стальными втулками. Клиновые зажимы обеспечивают быстрое крепление при монтаже на высоте.

Коэффициент запаса прочности при строповке зависит от угла наклона ветвей стропа. При угле между ветвями 90 градусов нагрузка на каждую ветвь возрастает на 41 процент относительно веса груза. Угол более 120 градусов не допускается эксплуатационными нормами. Поврежденные или деформированные зажимы подлежат немедленной замене.

Особенности эксплуатации в агрессивных средах

Химически активная среда разрушает стальную проволоку даже при наличии цинкового покрытия. В сероводородсодержащих атмосферах возникает водородное охрупчивание. Канаты для нефтегазовой отрасли проходят специальную обработку. Испытания на сульфидное растрескивание проводятся перед отправкой на промыслы.

Морская вода содержит хлориды, которые ускоряют коррозионные процессы. Для работы в портовых условиях используются оцинкованные канаты класса ОЖ с полимерным покрытием. Дополнительная защита обеспечивается периодической промывкой пресной водой. Наружные слои каната покрываются консервационной смазкой каждые 30 суток работы.

Высокие температуры снижают прочность стальных канатов. При нагреве выше 200 градусов Цельсия предел текучести падает на 15-20 процентов. Для горячих цехов металлургии применяются канаты из термообработанной проволоки. Прямой контакт с расплавленным металлом или открытым пламенем исключается полностью.

Сравнение стальных канатов с синтетическими аналогами

Синтетические стропы из полиэстера или полипропилена легче стальных в 5-7 раз. Они не искрят при контакте с конструкциями, что важно для взрывопожароопасных производств. Синтетика не повреждает поверхность хрупких или окрашенных грузов. Стоимость синтетических стропов ниже при одинаковой грузоподъемности.

Стальные канаты превосходят синтетику по стойкости к абразивному износу. Песок, окалина и металлическая стружка быстро перерезают синтетические волокна. Перепады температур от -40 до +100 градусов не влияют на рабочие свойства стали. Синтетические материалы при отрицательных температурах теряют эластичность и могут растрескиваться.

Стальные канаты устойчивы к ультрафиолетовому излучению. Полимерные стропы под прямыми солнечными лучами деградируют за 6-12 месяцев. Выбор между сталью и синтетикой определяется условиями эксплуатации. Для длительной работы в карьерах, шахтах и на металлообрабатывающих предприятиях стальные канаты не имеют альтернативы.



html

Синтетические канаты: ограничения и слабые стороны

Синтетические канаты, изготовленные из полимерных материалов, таких как полиамид (нейлон), полиэстер, полипропилен и сверхвысокомолекулярный полиэтилен (Dyneema, Spectra), за последние десятилетия заняли прочные позиции в такелаже, судоходстве и грузоподъемной отрасли. Их легкий вес, устойчивость к коррозии и безопасность при обрыве делают их привлекательной альтернативой стальным канатам в определенных нишах.

Тем не менее, при всей инновационности синтетических материалов, они обладают рядом принципиальных ограничений, которые во многих промышленных сценариях делают их менее надежными, чем классические стальные канаты. Понимание этих недостатков критически важно для безопасной и экономически обоснованной эксплуатации.

Низкая стойкость к абразивному износу и порезам

Главная уязвимость синтетических канатов - чувствительность к механическим повреждениям.

В отличие от стальной проволоки, полимерные волокна легко перерезаются при контакте с острыми кромками, шероховатыми поверхностями и абразивными материалами, такими как песок, руда или окалина. В горнодобывающей промышленности и строительстве, где канаты постоянно контактируют с металлическими конструкциями и острыми краями грузов, синтетика быстро теряет прочность. Даже незначительное повреждение оплетки или обрыв нескольких нитей может привести к катастрофическому отказу под нагрузкой.

Для защиты синтетических стропов требуются дополнительные протекторные рукава и накладки, что усложняет эксплуатацию и не всегда решает проблему при работе в сложных условиях. Стальной канат в аналогичной ситуации демонстрирует высокую устойчивость к истиранию благодаря твердости металла и способности перераспределять локальные нагрузки между множеством проволок.

Чувствительность к ультрафиолетовому излучению

Большинство синтетических материалов, особенно полипропилен и полиэстер, разрушаются под воздействием прямых солнечных лучей. Ультрафиолетовое излучение инициирует процессы фотооксидации, делая волокна хрупкими и ломкими.

При длительном хранении или эксплуатации на открытом воздухе наружные слои каната деградируют - поверхность становится сухой, жесткой, начинает «пылить» при растирании. Производители добавляют стабилизаторы для замедления этого процесса, но полностью исключить деградацию невозможно. Канат, прослуживший несколько сезонов под открытым небом, может потерять до 50% первоначальной прочности, не имея внешних видимых повреждений. Сталь же, при отсутствии коррозии, десятилетиями сохраняет свои механические свойства под солнцем.

Термическая нестабильность

Синтетические волокна критично зависят от температуры окружающей среды. Полиамид и полипропилен начинают терять прочность уже при 60-80°C, полиэстер выдерживает до 100-120°C. Термическое размягчение или оплавление наступает при незначительном, по меркам металлургии или литейного производства, нагреве.

При фрикционном нагреве - быстром сматывании с барабана или проскальзывании через блок - синтетический канат может локально оплавиться, что приведет к резкому снижению несущей способности. Стальные канаты сохраняют работоспособность до 150-180°C, а специальные термообработанные версии применяются в горячих цехах и литейных дворах.

Сложность контроля и дефектации

Контроль состояния синтетического каната требует высокой квалификации и совершенно иных подходов по сравнению со стальным.

В то время как для стальных канатов существуют отработанные методы неразрушающего контроля (магнитная дефектоскопия) и четкие визуальные критерии браковки (количество обрывов проволок на длине шага свивки), состояние синтетики оценивается субъективно. У круглых стропов силовая сердцевина скрыта под защитной оболочкой, которую невозможно снять без разрушения изделия.

Дефекты могут проявляться в виде уплотнений, «комков» или локальных утолщений под чехлом, вызванных смещением или разрывом внутренних нитей. При этом производители допускают наличие небольших узловых соединений внутри сердечника, которые на ощупь идентичны повреждениям. Персонал на местах не всегда обладает достаточными знаниями, чтобы отличить штатную заводскую связку от скрытого дефекта. В результате возможны две ошибки: выбраковка исправного каната или, что опаснее, продолжение эксплуатации поврежденного.

Ограниченная химическая стойкость

Хотя синтетика устойчива к морской воде и многим химикатам, она уязвима для агрессивных жидкостей в зависимости от типа полимера.

Полиамид быстро разрушается в растворах минеральных кислот. Полиэстер подвержен атакам горячих растворов сильных щелочей, которые постепенно «растворяют» волокна, вызывая потерю массы. Если химическое вещество (например, серная кислота) высыхает на поверхности каната, концентрация возрастает многократно, что ведет к локальному ослаблению.

Сталь, в свою очередь, хотя и подвержена коррозии, позволяет применять широкий спектр защитных покрытий (цинкование, полимерные оболочки) и эффективно противостоит большинству промышленных реагентов при соблюдении режимов эксплуатации.

Экономическая нецелесообразность для тяжелых режимов

Синтетические канаты из высокотехнологичных волокон (Dyneema, Aramid) могут быть в 3-10 раз дороже стальных аналогов при сопоставимом диаметре. В условиях интенсивной эксплуатации с высоким риском абразивного износа или перегрузок, когда ресурс синтетического каната измеряется неделями или месяцами, их применение становится экономически неоправданным. Замена быстро изнашивающегося дорогого синтетического троса обходится значительно дороже, чем замена стального.

Кроме того, стальные канаты лучше переносят многослойную навивку на барабан и не боятся динамических ударов, которые являются нормой при работе экскаваторов, драглайнов и кранов большой грузоподъемности.

Синтетические канаты - высокотехнологичный продукт для специфических задач, где критичны легкость, плавучесть, диэлектрические свойства или отсутствие искрообразования.Однако в большинстве промышленных применений (металлургия, горная добыча, строительная техника, портовые краны) их вытесняют стальные канаты из-за абразивного износа, термической и УФ-деградации, а также сложности контроля состояния. Выбор всегда является компромиссом между уникальными свойствами синтетики и проверенной надежностью стали в тяжелых условиях эксплуатации.
