Современное пластиковое окно - конструкция где, каждый элемент которой выполняет строго определённую функцию, а http://3277921.ru/proizvodstvo-okon производство окон каждый год становится все более сложным. Понимание устройства оконной системы позволяет не только грамотно подойти к выбору изделия, но и избежать типичных ошибок при эксплуатации, а также своевременно реагировать на изменения в работе механизмов.
Профиль

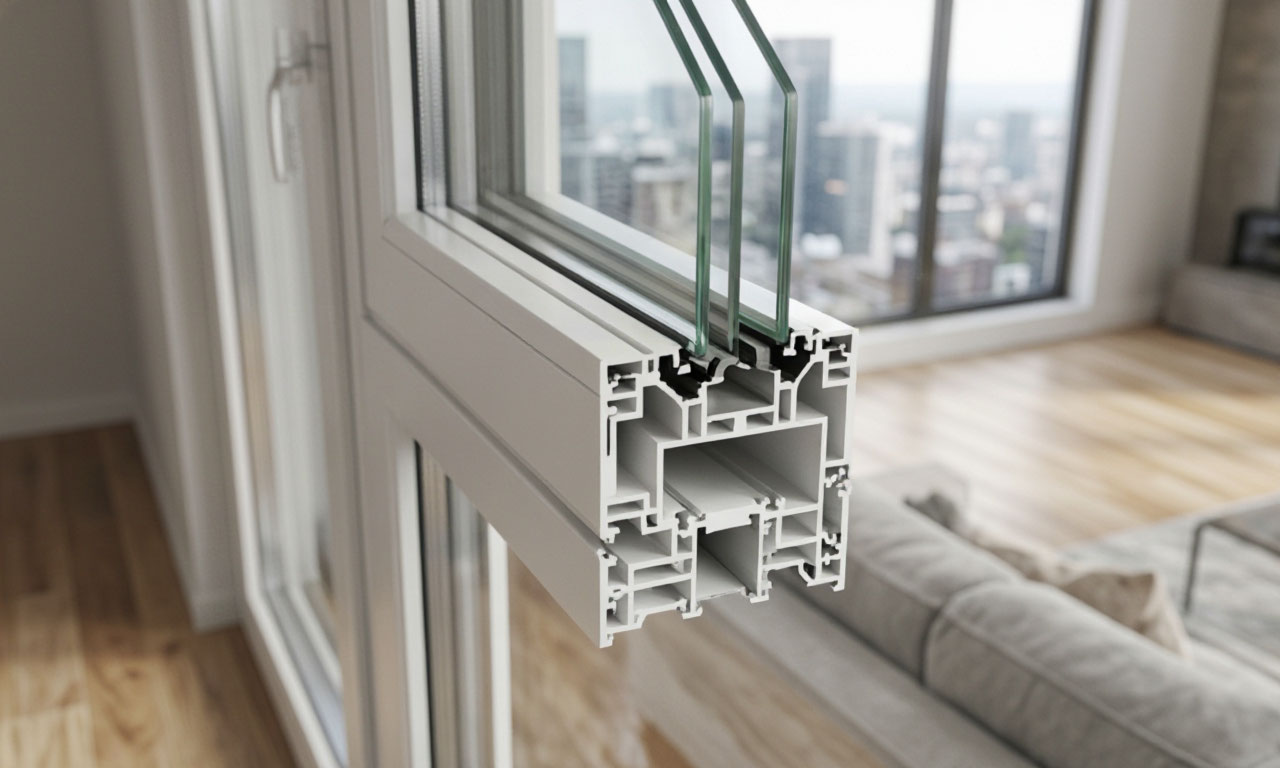

Оконный профиль образует раму и створки, удерживает стеклопакет и воспринимает основные нагрузки, возникающие при эксплуатации конструкции. Именно профиль определяет, насколько окно будет тёплым, жёстким и долговечным. Профиль это пустотелый каркас, оснащённый для жёсткости армированием из оцинкованной стали. При выборе профиля учитывают класс ПВХ, монтажную ширину, число камер, толщину стенок и наличие армирования.
Класс профиля регламентируется нормативными документами. Класс А отличают наружные стенки толщиной от 2,8 миллиметра, внутренние от 2,5 миллиметра. Окна класса В конструкция с наружными стенками толщиной от 2,5 миллиметра, внутренними от 2 миллиметров. Профили класса А обладают повышенной прочностью и жёсткостью, что особенно важно для больших оконных проёмов и балконных блоков.
Класс В обычно применяется в конструкциях, где нагрузки заведомо ниже, например, при остеклении лоджий с небольшими створками.
| Класс профиля | Наружная стенка | Внутренняя стенка | Монтажная ширина | Область применения |
|---|---|---|---|---|
| Класс А | от 2,8 мм | от 2,5 мм | 60–86 мм | Большие проёмы, балконные блоки |
| Класс В | от 2,5 мм | от 2,0 мм | 58–70 мм | Остекление лоджий, малые створки |
| Трёхкамерный | от 2,8 мм | от 2,5 мм | 60–70 мм | Умеренный климат |
| Пятикамерный | от 2,8 мм | от 2,5 мм | 70 мм | Жилые помещения, холодные регионы |
| Шестикамерный | от 3,0 мм | от 2,5 мм | 86 мм и более | Энергоэффективные конструкции |
Наиболее распространены трёх- и пятикамерные профили. Камерыэто замкнутые воздушные полости внутри профиля, которые снижают теплопередачу. Чем больше камер, тем выше теплоизоляционные свойства окна. Производители предлагают профили шириной 60, 70 и 86 мм. Увеличение монтажной ширины профиля позволяет разместить больше камер и более эффективно использовать энергосберегающие технологии. Для умеренного климата оптимальной считается ширина 70 мм, для холодных регионов 86 мм и более.
При выборе профиля важно обращать внимание на рецептуру ПВХ. Качественный профиль изготавливается из первичного поливинилхлорида с добавлением стабилизаторов, модификаторов и пигментов. Использование вторичного сырья снижает долговечность и может привести к изменению геометрии окна под воздействием температур. Профили эконом-класса зачастую используют упрощённую конструкцию и менее качественную рецептуру ПВХ.
Стеклопакет
Стеклопакет это герметичное соединение двух или трёх параллельно расположенных стёкол посредством специальных герметиков и дистанционных рамок. Именно стеклопакет занимает наибольшую площадь оконной конструкции и в значительной степени определяет её теплоизоляционные и шумозащитные характеристики. Однокамерный стеклопакет состоит из двух стёкол, двухкамерный из трёх.
Формула стеклопакета описывает его состав с помощью цифровых обозначений. Например, формула 4-16-4 означает: два стекла толщиной 4 мм, расстояние между ними 16 мм. Запись 4i-14Ar-4-14Ar-4i расшифровывается как три стекла толщиной 4 мм, две камеры по 14 мм, заполненные аргоном, при этом два стекла имеют энергоэффективное низкоэмиссионное покрытие. Буква "i" обозначает низкоэмиссионное стекло, "Ar" аргон, "T" наличие тёплой дистанционной рамки.
| Формула | Число камер | Ширина конструкции | Заполнение | Назначение |
|---|---|---|---|---|
| 4-16-4 | Одна | 24 мм | Воздух | Тёплые регионы, технические помещения |
| 4-14Ar-4 | Одна | 22 мм | Аргон | Повышенная теплоизоляция |
| 4-16-4-16-4 | Две | 44 мм | Воздух | Жилые помещения умеренного климата |
| 4i-14Ar-4-14Ar-4i | Две | 40 мм | Аргон | Энергоэффективные окна |
| 4-12Ar-4-12Ar-4i | Две | 36 мм | Аргон | Шумные районы, компактные рамы |
| 4i-16Kr-4-16Kr-4i | Две | 48 мм | Криптон | Максимальная теплоизоляция |
Энергосберегающие стёкла с низкоэмиссионным покрытием отражают тепловое излучение обратно в помещение. В холодное время года такое стекло препятствует утечке тепла, а в жаркое защищает от избыточного солнечного излучения. Заполнение камер инертным газом аргоном или криптоном дополнительно снижает теплопроводность стеклопакета. Тёплая дистанционная рамка изготавливается из полимерных материалов с низкой теплопроводностью и предотвращает образование конденсата по краям стеклопакета.
При выборе стеклопакета следует учитывать ориентацию окон по сторонам света. Для южных фасадов целесообразно применять стеклопакеты с солнцезащитным покрытием, для северных с максимальными теплоизоляционными характеристиками. В шумных районах рекомендуется устанавливать стеклопакеты с разной толщиной стёкол и увеличенной шириной камеры такая конструкция эффективнее гасит звуковые волны.
Штапик
Оконный штапик это крепёжный элемент в виде продолговатой рейки, дополненный резиновым уплотнителем. Штапик выполняет не только декоративную функцию, но и отвечает за фиксацию стеклопакета и герметичность окна. В изделии штапики всегда устанавливаются вровень с лицевой поверхностью окна. Штапик не даёт стеклопакету выпасть, а также обеспечивает его герметичное примыкание к профилю рамы или створки.
Конструктивно штапик это профиль, изготовленный из жёсткого материала, с продольными канавками для установки уплотнителя. Уплотнитель может быть выполнен из резины, силикона или термоэластопласта. Именно уплотнитель обеспечивает герметичность примыкания стеклопакета к штапику и предотвращает проникновение влаги и холодного воздуха. Штапики бывают одинарными и двойными, с разной высотой и конфигурацией.
Чем выше штапик, тем глубже спрятан "мостик холода" в пластике, тем он лучше "укутан", тем выше температура на поверхности окна и меньше вероятность выпадения конденсата.
Высокие штапики особенно важны для энергоэффективных окон, поскольку они обеспечивают дополнительную теплоизоляцию краевой зоны стеклопакета. При замене штапиков необходимо учитывать их геометрические параметры и совместимость с установленным профилем.
В процессе эксплуатации штапики могут расшатываться из-за неодинакового температурного расширения разных элементов рам, а также воздействия конденсата и наледи. Для предотвращения разгерметизации окна необходимо периодически проверять плотность прилегания штапиков и при необходимости заменять их. Для замены штапика потребуются точные измерения и аккуратность неправильно установленный штапик может нарушить герметичность стеклопакета.
Импост
Импост это профиль, служащий для притвора створок и навески створок в двух- и более створчатых окнах. Импост это камерный полый профиль из полимерного материала, выполненный с продольным каналом для размещения усиливающего профиля. Импост разделяет оконный блок на отдельные секции и обеспечивает жёсткость всей конструкции.
Импостный профиль воспринимает нагрузки от створок и передаёт их на раму. В конструкциях с несколькими створками импост является ключевым элементом, определяющим геометрическую стабильность окна. При использовании профилей белого цвета усилительные вкладыши допускается не устанавливать в детали изделий длиной менее 700 мм, кроме импостов. Это подчёркивает особую роль импоста в обеспечении прочности конструкции.
Импостные детали крепятся к смежным ПВХ профилям коробки или створки при помощи стальных или пластмассовых крепёжных элементов. Соединитель импоста это внутренний элемент крепления, который визуально не виден, но обеспечивает надёжную фиксацию импоста к раме. Крепление осуществляется винтами, для которых внутри полой камеры профиля предусмотрены специальные каналы.
При заказе окна с импостом важно учитывать его расположение и размеры секций. Слишком широкий импост снижает светопропускание, слишком узкий может не обеспечить необходимую жёсткость. Оптимальное соотношение определяется исходя из размеров оконного проёма и предполагаемых нагрузок. В некоторых конструкциях применяются штульповые соединения, при которых створки примыкают друг к другу без импоста, что увеличивает световой проём.
Фурнитура
Оконная фурнитура объединяет петли, запорные элементы, ручки, передачи и механизмы открывания. От её качества зависят плотность прижима, удобство управления, безопасность и допустимый вес створки. Фурнитура обеспечивает открывание-закрывание и позиционирование створки окна. Это один из самых нагруженных элементов оконной конструкции, поскольку именно фурнитура испытывает постоянные механические воздействия при эксплуатации.
Самый простой тип фурнитуры поворотный, обеспечивающий открывание створки вокруг вертикальной оси. Откидная фурнитура позволяет створке находиться исключительно в режиме проветривания, то есть под небольшим углом наклона. Поворотно-откидная фурнитура сочетает оба режима: створка может как открываться полностью, так и откидываться для проветривания. Для гостиной и спальни прекрасно подойдут окна с поворотной фурнитурой, для кухни поворотно-откидная.
Качество фурнитуры напрямую влияет на долговечность окна. Дешёвые механизмы быстрее изнашиваются, что приводит к неплотному прижиму створки, продуванию и снижению теплоизоляционных характеристик. Современная фурнитура оснащается системами микропроветривания, блокировкой откидывания при открытой створке и защитой от взлома. При выборе окна следует уточнять производителя фурнитуры ведущие европейские и отечественные бренды гарантируют высокое качество и доступность запасных частей.
Регулировка фурнитуры важная процедура, которую рекомендуется проводить не реже одного раза в год. Сезонная регулировка позволяет компенсировать температурные деформации и обеспечить равномерный прижим створки по всему периметру. При появлении скрипа, затруднённого хода ручки или неплотного закрывания необходимо обратиться к специалистам для диагностики и настройки механизмов.
Откосы
Откосы это часть оконного проёма, которая закрывает монтажный шов и обеспечивает защиту монтажной пены от внешних воздействий. Внутренняя отделка после монтажа окна это не "косметика", а часть узла примыкания, которая защищает монтажный шов и помогает сохранить тепло. Откосы выполняют теплоизоляционную, звукоизоляционную и декоративную функции.
Наиболее распространены откосы из сэндвич-панелей, которые состоят из двух слоёв пластика с утеплителем между ними. Монтаж откосов из сэндвич-панелей может выполняться двумя способами: через П-образный стартовый профиль или креплением на клей с формированием кромки уголком. Первая схема считается более технологичной и обеспечивает аккуратный внешний вид.
При монтаже откосов сначала полностью срезают излишки монтажной пены заподлицо со стеной, удаляют непрочные фрагменты старой штукатурки и пыль. Пространство между панелью и стеной аккуратно заполняют монтажной пеной или специальным клеем, дозируя состав, чтобы его распирающее усилие не выгнуло пластик. На раму по периметру устанавливается стартовый профиль, который крепят саморезами с шагом 150–200 мм.
Откосы необходимо устанавливать как можно скорее после монтажа окна. Откладывать отделку откосов одна из тех ошибок, которая проявляется достаточно быстро: монтажная пена под воздействием ультрафиолета разрушается, теряет свои свойства и начинает крошиться. Кроме того, незащищённый монтажный шов становится мостиком холода, что приводит к промерзанию и образованию конденсата.
Монтажная пена
Монтажная пена это полиуретановый герметик, который заполняет монтажный зазор между оконной рамой и стеной. Профессиональная монтажная пена это однокомпонентную саморасширяющуюся композицию, предназначенную для нанесения с помощью пистолета-дозатора. Пена обеспечивает теплоизоляцию, звукоизоляцию и герметизацию монтажного шва.
Для профессионального монтажа окон и дверей применяются пены с низким вторичным расширением. Это важно, поскольку избыточное расширение может деформировать оконную раму, особенно при установке в холодное время года. Пена наносится в зазор, заполняя его примерно на 30–50% объёма остальное пространство заполняется за счёт расширения состава.
Монтажная пена выпускается в нескольких модификациях: летняя, зимняя и всесезонная. Зимняя пена предназначена для работы при отрицательных температурах и имеет специальные добавки, обеспечивающие нормальное отверждение. Профессиональная пена наносится пистолетом, что позволяет точно дозировать состав и заполнять даже труднодоступные полости. Расход пены зависит от ширины монтажного зазора и составляет примерно 40 метров при щели шириной 2,5 см для стандартного баллона.
После отверждения пена должна быть защищена от ультрафиолетового излучения. Для этого наружная часть шва закрывается паропроницаемыми лентами или специальными профилями, а внутренняя откосами. Неправильная защита пены приводит к её разрушению и потере теплоизоляционных свойств.
Створка

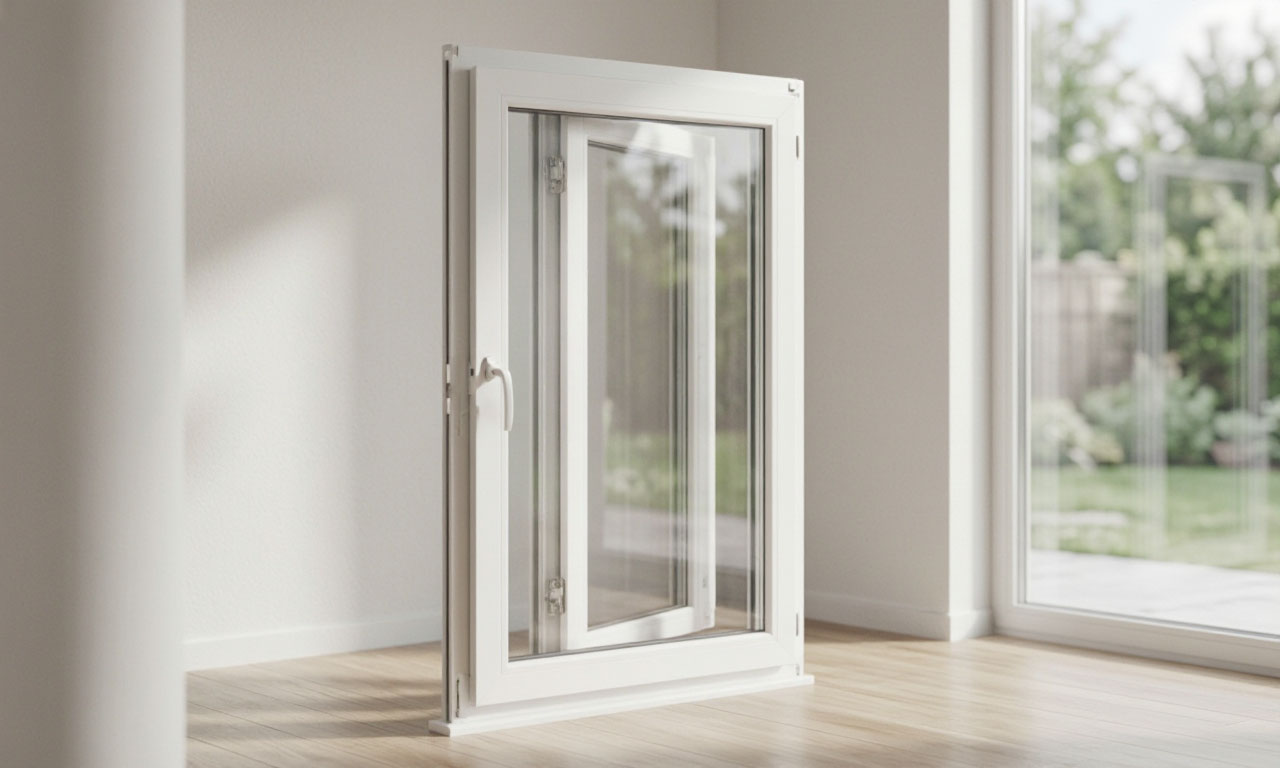

Оконная створка основной функциональный элемент окна. Створкиэто подвижные секции пластикового окна, которые в зависимости от типа фурнитуры бывают поворотными, откидными и поворотно-откидными. Створка может поворачиваться и открываться как дверь, откидываться внутрь или совмещать оба режима.
По количеству створок окна бывают одностворчатыми, двустворчатыми, трёхстворчатыми и более. Глухая створка не открывается и предназначена исключительно для освещения помещения. Открывающаяся створка обеспечивает доступ воздуха и возможность мытья стекла с внутренней стороны. Откидная створка используется преимущественно для проветривания. Раздвижная створка характерна для балконных блоков и панорамного остекления.
Створка изготавливается из того же профиля, что и рама, но имеет меньшие размеры и оснащается фурнитурой. Внутри створки также устанавливается армирующий профиль, обеспечивающий жёсткость. Стеклопакет в створке фиксируется штапиками. Вес створки с двухкамерным стеклопакетом может достигать 50–80 кг, поэтому фурнитура должна быть рассчитана на соответствующие нагрузки.
При выборе конфигурации окна следует учитывать функциональное назначение помещения. Для кухни оптимальна поворотно-откидная створка, для спальни достаточно поворотной или откидной. В детских комнатах рекомендуется устанавливать фурнитуру с блокировкой откидывания для обеспечения безопасности.
Дренажное отверстие
Дренажные отверстия в раме пластикового окна отводят из конструкции влагу и обеспечивают вентиляцию окна. Для вывода скопившейся воды производители делают специальные дренажные отверстия в пластиковых окнах. Эти отверстия располагаются в нижней наружной части рамы, их легко найти, открыв створку.
- В нижнем профиле створки должно быть минимум два дренажных отверстия размером не менее 5×10 мм либо диаметром не менее 8 мм.
- Нижние профили коробок и горизонтальные импосты должны иметь не менее двух водосливных отверстий размером не менее 5×20 мм.
- Расстояние между отверстиями должно быть не более 600 мм.
- Водосливные отверстия должны быть смещены в стенках профиля не менее чем на 50 мм.
Дренажные отверстия выполняют критически важную функцию: они отводят конденсат, образующийся на внутренних поверхностях профиля, и предотвращают накопление влаги. Без дренажа вода скапливалась бы внутри рамы, что привело бы к намоканию утеплителя, развитию плесени и разрушению монтажного шва. Кроме того, застой воды в профиле может стать причиной промерзания окна в зимний период.
В процессе эксплуатации необходимо регулярно осматривать дренажные отверстия и при необходимости очищать их от загрязнения. Пыль, листья и насекомые могут забить отверстия, что нарушит водоотведение. Для очистки можно использовать мягкую щётку или пылесос. Некоторые модели окон оснащаются специальными защитными козырьками, которые препятствуют попаданию крупного мусора в дренажные каналы.
Армирование
Армирование это установка металлического усилительного профиля внутрь камеры ПВХ-профиля. Профили ПВХ без принятия дополнительных мер имеют такой недостаток, как низкий модуль упругости, поэтому они подлежат обязательному армированию. Армирующий профиль воспринимает статические и динамические нагрузки, обеспечивая геометрическую стабильность оконной конструкции.
Для армирования применяются стальные профили с оцинкованным слоем не менее 9 мкм. Толщина стенки армирующего профиля для белых профилей составляет 1,5 мм, для цветных 2,0 мм. Армирование производится цельными отрезками профиля, разрывы профиля не допускаются. Стальной профиль привинчивается или крепится клепкой к ПВХ-профилю.
Армирующий профиль в импосте позиционируется с одинаковым отступом от краёв ПВХ-заготовки и крепится в ней по фальцу с одной стороны. Длина армирующего профиля в раме и створке должна быть такой, чтобы наплавленный валик сварного шва не соприкасался с металлом. Это требование обусловлено разными коэффициентами температурного расширения стали и ПВХ: при нагревании металл расширяется быстрее, и при контакте со сварным швом может возникнуть деформация.
Современные технологии позволяют использовать композитные армирующие профили из пултрузионных термопластов. Такие профили обладают меньшей теплопроводностью по сравнению со стальными и снижают образование мостиков холода. Однако стальное армирование остаётся наиболее распространённым решением благодаря оптимальному соотношению прочности и стоимости.
Устройство пластикового окна это результат многолетних инженерных разработок, направленных на обеспечение тепла, тишины и комфорта в помещении. Каждый элемент конструкции профиль, стеклопакет, штапик, импост, фурнитура, откосы, монтажная пена, створка, дренажные отверстия и армирование выполняет свою уникальную функцию.
Понимание назначения каждого из них позволяет грамотно подойти к выбору окна, проконтролировать качество монтажа и обеспечить долговечную эксплуатацию. При возникновении сомнений в качестве изделия или монтажа рекомендуется обращаться к квалифицированным специалистам, которые проведут диагностику и дадут профессиональные рекомендации.
