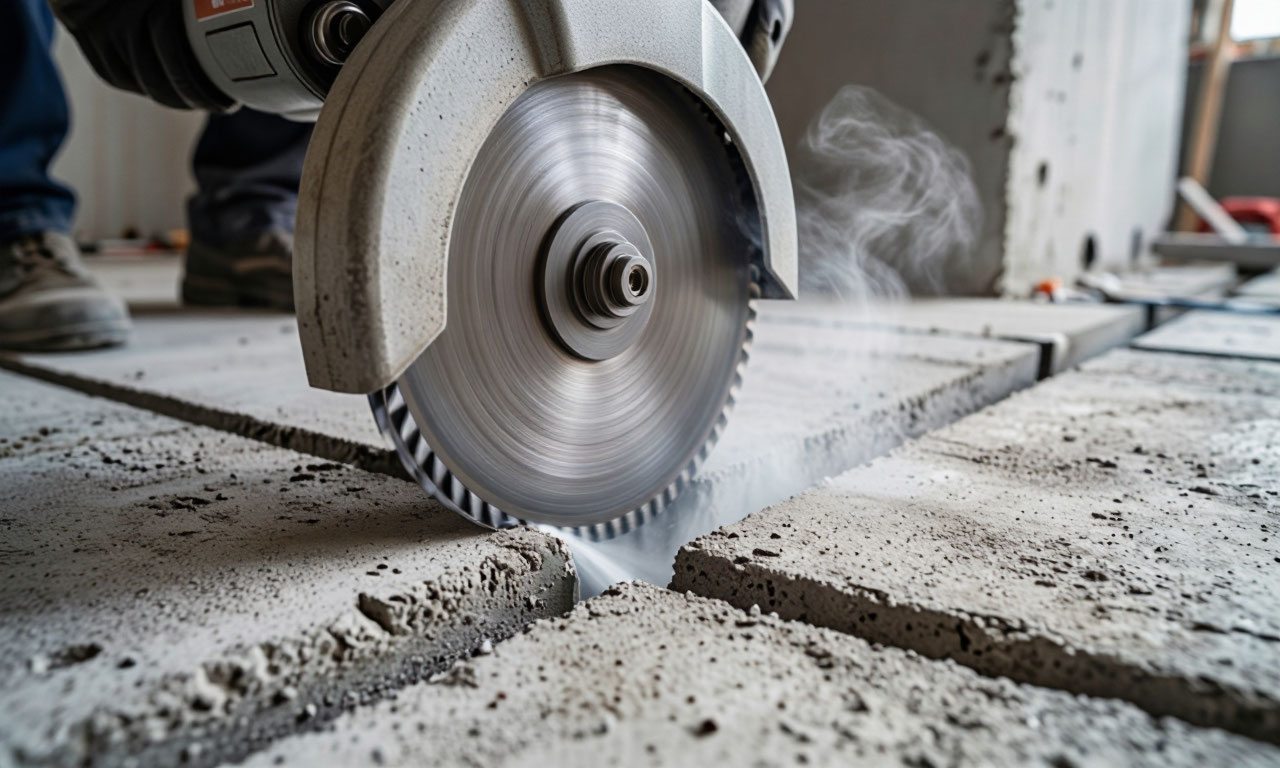

Алмазная резка представляет собой процесс механического разрушения сверхпрочных композитных материалов с использованием инструмента, армированного частицами искусственного алмаза. Принцип действия основан на абразивном истирании: микроскопические кристаллы, закрепленные на режущей кромке диска, каната или коронки, срезают поверхностный слой бетона, железобетона или натурального камня.
Сам алмазный слой представляет собой композитную матрицу, в которую вкраплены синтетические алмазы определенной фракции и концентрации.
В отличие от ударных методов демонтажа (отбойные молотки, перфораторы, гидроклинья), алмазная резка не создает динамических нагрузок на ограждающие конструкции. Это критически важно при работах в зданиях с ослабленными несущими способностями или при точечном изменении геометрии уже эксплуатитируемого объекта.
Технология алмазной резки. Принцип и место в строительстве
Традиционные методы дробления вызывают микротрещины в прилегающих участках стены, которые проявляются спустя месяцы в виде сетки раскрытий на штукатурке. Алмазная резка исключает этот риск благодаря статическому, равномерному воздействиу на материал.
Современное оборудование для алмазной резки делится на три основные категории: ручной электро- и бензоинструмент (модернизированные УШМ, штроборезы), стенорезные машины на рельсовых направляющих и канатные установки для массивных сечений. Выбор типа техники продиктован требуемой глубиной пропила и конфигурацией объекта.
Для получения сквозного проема в кирпичной стене толщиной 380 мм достаточно ручного резчика с диском 350 мм, тогда как для расчленения фундамента промышленного здания потребуется стационарная канатная система.
Эффективность технологии напрямую зависит от качества охлаждения режущей кромки. Практикуется два метода: сухой (воздушное охлаждение с паузами) и влажный (постоянная подача воды в зону реза).
Вода не только отводит тепло, предотвращая термическую деструкцию алмазной связки, но и связывает до 90% пылевых частиц, превращая их в шлам - тяжелую суспензию, которая не летает в воздухе. Для точных строительных работ, где чистота на площадке имеет значение, обязательна водоподготовка или промышленные пылесосы при сухом методе.

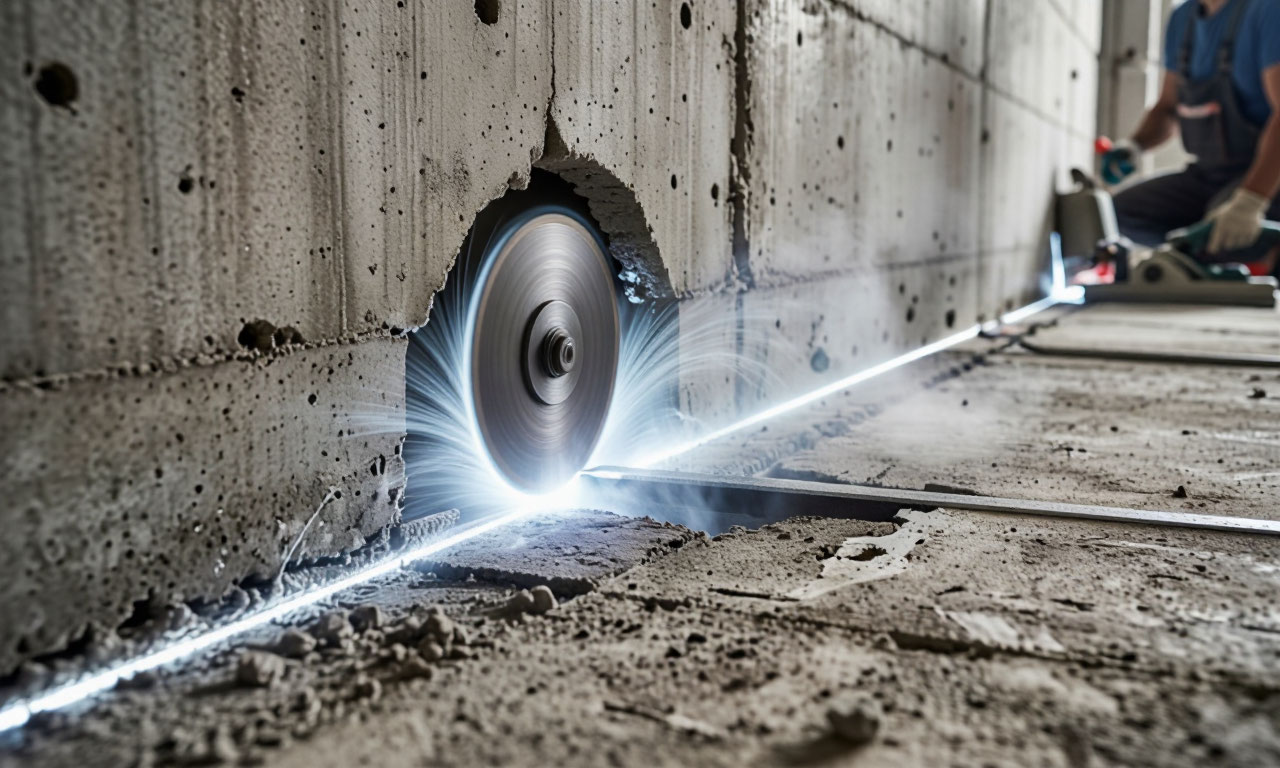

Применение для получения проемов? Дверные и оконные конструкции
Создание проемов в капитальных стенах - наиболее ответственный вид работ, требующий соблюдения допусков по вертикальности и горизонтали. При монтаже дверного блока в кирпичной перегородке отклонение от проектной оси не должно превышать 10 мм на всю высоту. Аппараты алмазной резки (стенорезные машины) фиксируются на направляющих рельсах, которые выставляются по лазерному уровню.
Это гарантирует геометрию реза с точностью до 1 мм на метр, что исключает последующее оштукатуривание откосов толстым слоем.
При работе с железобетонными несущими стенами возникает проблема арматурного каркаса. Сталь класса А-III (А400С) имеет предел прочности на разрыв более 400 МПа, и стандартный абразивный круг «засаливается» при контакте с металлом. Алмазные диски для стенорезов производятся с сегментами особой конструкции: матрица подбирается по твердости так, чтобы при встрече с арматурой алмаз не «уходил» в тело связки, а продолжал работать.
Опытные операторы определяют момент входа в арматуру по изменению тона звука и не увеличивают усилие подачи приводит к перегреву и выкрашиванию сегментов.
Создание проема осуществляется в несколько проходов. Сначала нарезаются вертикальные пазы по краям, затем горизонтальные (верхний и нижний ригели). Сквозной пропил массива толщиной до 400 мм выполняется за несколько заходов с увеличением глубины. Для предотвращения заклинивания диска из-за подвижек конструкции в проем забиваются клинья (комплект расклинивающих пластин).
После завершения резки вырезанный блок извлекается краном или лебедкой, если масса превышает 100 кг. В многоэтажном строительстве иногда требуется предварительная нарезка блока на части прямо в стене.
Техническая сложность заключается в пересечении внутренних пустот и каналов вентиляции. Алмазный инструмент одинаково эффективен против монолита и пустотелого заполнения, но оператор должен контролировать момент вскрытия полости, чтобы избежать резкого падения оборотов двигателя. Рекомендуется перед началом работ изучить исполнительную документацию здания или провести контрольное бурение в нескольких точках для выявления скрытой проводки и коммуникаций.
Ниши и штробы- инженерная инфраструктура в теле стен
Штробление стен под электропроводку, трубы водоснабжения или слаботочные сети требует соблюдения двух условий: заданной глубины и минимального повреждения окружающей конструкции. Алмазная резка с использованием двухдисковых штроборезов позволяет формировать канавки с идеально параллельными стенками за один проход. Расстояние между дисками регулируется - от 18 мм под кабель до 50 мм под трубу отопления. Глубина реза ограничена диаметром инструмента и составляет до 60-80 мм для ручных машин.
В отличие от варварского метода с перфоратором и зубилом, который оставляет рваные края и выкрашивает прилегающую кладку, алмазный рез обеспечивает плотный, обжатый профиль штробы. Это важно при последующем оштукатуривании: широкая воронка из-за сколов требует большего расхода смеси и создает риск отслоения. Алмазная ниша получается с допуском по ширине +/- 1 мм, что позволяет точно установить подрозетники и распределительные коробки без плавающего цементного фиксатора.
Формирование ниш под встраиваемую мебель или сантехнические шкафы требует выемки большого объема материала. Здесь применяется комбинированный метод: контур будущей ниши прорезается стенорезной машиной на глубину 150-200 мм, затем внутренняя часть удаляется слоями. Сложность в том, что при параллельных резах необходимо соблюдать шаг, чтобы не ослабить несущую способность стены.
Инженерный расчет: расстояние между соседними пропилами не менее 10 толщин стены, иначе может произойти продольный изгиб.
При ослаблении конструкции в нишу монтируется металлический короб или закладная рама, которая перераспределяет нагрузку.
Технология алмазной штробления особенно востребована при реконструкции исторических зданий, где старая кирпичная кладка имеет низкую прочность на скол. Ударная нагрузка перфоратора приводит к выпадению целых кирпичей, тогда как алмазный диск аккуратно распиливает материал по линии. Рекомендуется использовать диски с турбо-сегментом (ребристая поверхность), которые обеспечивают лучший отвод пыли из зоны реза и снижают трение о стенки канавки.
Технологические врезы и демонтаж сложных узлов
Технологический врез представляет собой частичное заглубление алмазного инструмента в тело конструкции без сквозного проникновения. Примеры: создание посадочных мест под оборудование, вырубка дефектных участков перед восстановлением, нарезка «плавающих» швов в бетонных полах для снятия температурных напряжений.
Для таких задач используются швонарезчики - самоходные тележки с диском большого диаметра, которые движутся по направляющим или вручную по рискам. Точность регулировки глубины погружения в таких машинах составляет 0.5 мм, что критично при работе с армированными стяжками, где нельзя повредить гидроизоляционный слой под бетоном.
Врезка в готовые конструкции требует применения специальных алмазных дисков с «агрессивной» связкой, рассчитанной на ударный вход в материал. При начале реза на плоскости диска нет боковой поддержки, и его может «увести» из-за биения. Практический совет: начинать резку с плавным опусканием кожуха, используя собственную массу инструмента без нажатия. Первые 2-3 секунды диск работает на максимальных оборотах вхолостую, затем медленно заглубляется.
Нельзя допускать точечного контакта вызовет локальный перегрев и деформацию стального корпуса.
При демонтаже крупных промышленных объектов (фундаменты, пролеты мостов, стены подземных паркингов) используется канатная алмазная резка. В тело конструкции через специально просверленные шпуры пропускается стальной трос с алмазными втулками, который приводится в движение шкивами. Это позволяет резать массивы любой толщины (до нескольких метров), что невозможно сделать диском.
Точность канатной резки ниже, чем дисковой (отклонение до 10-15 мм), но для расчленения здания на транспортабельные блоки этого достаточно. Скорость резания каната составляет 20-30 м/с, для охлаждения используется обильное водяное орошение со специальными присадками-антифризами при минусовых температурах.
Технологические врезы в полах под кондиционеры или сливные трапы требуют алмазной чашки или коронки. Фрезерование ниши под напольный кондиционер предполагает выборку материала на глубину до 100 мм с плоским дном. Для этого используется стенорезная машина с горизонтальной осью вращения или специальный фрезерный робот. Критический параметр - отсутствие вибрации при работе, так как чистота дна ниши определяет качество прилегания оборудования и герметизацию стыков.
Выбор инструмента и дисков для высокой точности
Качество алмазной резки на 80% определяется правильным подбором типа диска под конкретный материал. Бетон классифицируется по классу прочности (B15, B25, B40) и по армированию. Для мягкого бетона B15 (пеноблок, газосиликат) подойдет диск с крупным зерном и мягкой связкой - он будет самозатачиваться. Для высокопрочного B40 и выше (колонны, ригели) требуется мелкое зерно и твердая металлическая связка, удерживающая алмазы до износа.
Перепутав типы, пользователь либо получит «засаленный» неработающий диск (мягкая связка на твердом бетоне), либо чрезмерно быстрый износ алмазов при работе с кирпичом.
| Материал | Класс прочности | Тип связки | Зернистость | Рекомендуемый диск |
|---|---|---|---|---|
| Газобетон, пеноблок | B2.5 – B5 | Мягкая | Крупное зерно (30/40) | Сегментированный |
| Кирпич керамический | M75 – M150 | Средняя | Среднее зерно (40/50) | Турбо |
| Бетон B25 | B25 | Среднетвердая | Среднее зерно (40/50) | Турбо/сплошной |
| Бетон B40 (монолит) | B40 – B50 | Твердая | Мелкое зерно (50/60) | Сплошной с водяным охлаждением |
| Железобетон (арматура 12-20 мм) | B40+ | Специальная (для металла) | Очень мелкое (60/80) | Сплошной + сегмент с высоким содержанием алмазов |
Конструкция режущей кромки также влияет на точность и чистоту реза. Сплошные диски (solid rim) обеспечивают идеально гладкую поверхность, но требуют обязательного водяного охлаждения из-за отсутствия пазов для расширения. Сегментированные диски с прорезями меньше греются при сухой работе, но оставляют микронеровности (шаг 2-3 мм). Компромиссный вариант - турбодиски с волнообразным профилем, которые сохраняют сплошную кромку, но за счет кривизны имеют карманы для охлаждения воздуха.
Для точных резов в жилых помещениях, где потом не будет штукатурки, используется именно турбодиск.
Размеры инструмента определяются мощностью привода. УШМ (болгарка) с кругом 125 мм режет на глубину до 40 мм - подходит для штробления под кабель. Для сквозного проема в стене 200 мм потребуется стенорез с диском 800-1200 мм, который устанавливается на рельсу. Каждый производитель в документации указывает максимальную линейную скорость вращения диска в м/с. Превышение лимита (обычно 80-100 м/с) ведет к разрушению диска: разрыв стального корпуса с выбросом осколков.
Перед установкой нового диска проверяют соответствие посадочного диаметра (22,23 мм для бытовых УШМ, 25,4 мм и более для профессиональных пил).
Практический совет по ресурсу: средний алмазный диск на бетон М400 с арматурой диаметром 8 мм проходит 120 погонных метров реза до полного износа сегментов. При появлении характерного свиста вместо шуршания или биения на холостом ходу необходимо заменить диск - его геометрия нарушена, и точность дальнейшей работы упадет ниже допустимых 2 мм.
Экономить на оснастке нельзя: китайские диски с низкой концентрацией алмазов не режут, а трут бетон, перегревая материал и вызывая микроожоги на поверхности среза, что снижает сцепление с финишной отделкой.
Организация работ и контроль качества
Точность алмазной резки реализуется только при жесткой фиксации оборудования. Стенорезные машины крепятся к поверхности анкерными болтами М12 или М16, установленными в просверленные отверстия. Расстояние между анкерами не более 500 мм. Перед бурением под анкер проверяют отсутствие арматуры в этом месте (арматуройскателем или магнитным детектором). Если арматура найдена, отверстие смещают на 20-30 мм в сторону - нельзя бурить сквозь прут, так как анкер не зажмется в бетоне и вырвет при резке.
Разметка контуров выполняется с помощью красящего шнура-отбойки и метра. Наносятся две параллельные линии для компенсации толщины диска (ширина реза). Для стенорезов с диском 800 мм ширина паза составляет 4-5 мм, поэтому разметка контура проема должна включать припуск на обработку. Профессиональные бригады используют лазерные построители плоскостей, проецирующие линии непосредственно на стену, что исключает ошибку человеческого фактора при переносе размера с чертежа.
В процессе резки происходит износ инструмента, и оператор должен мониторить отклонение от плоскости. Даже на жесткой рельсе из-за биения диска толщиной 3,5 мм реальный пропил может увеличиться до 4,2 мм. Для контроля используются щупы и лекальные линейки. Если при резке дверного проема ширина паза на входе и выходе отличается более чем на 1 мм, требуется остановка и проверка перпендикулярности направляющих рельсов. Причина - ослабление крепления или деформация станины.
Завершающий этап - приемка выполненных работ. Геометрия проема проверяется рулеткой и уровнем: отклонение по вертикали не более 0,5% от высоты (макс. 10 мм), по диагонали - разница длин не более 10 мм. Поверхность среза оценивается визуально на предмет отсутствия вырывов и раковин.
Допускаются единичные раковины от выпавшего крупного заполнителя (щебня) диаметром до 15 мм, но не чаще 2 шт. на 1 м². Арматура на срезе должна иметь ровную, не растянутую структуру, без признаков пережога (синего цвета). Такая методика контроля гарантирует, что проем готов к дальнейшему усилению металлокаркасом или монтажу заполнения без дополнительной подгонки.
